高壓戶內外真空斷路器因其滅弧介質和滅弧后觸頭空隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、適用于一再操作、滅弧不必檢修的利益，在配電網中運用較為廣泛。

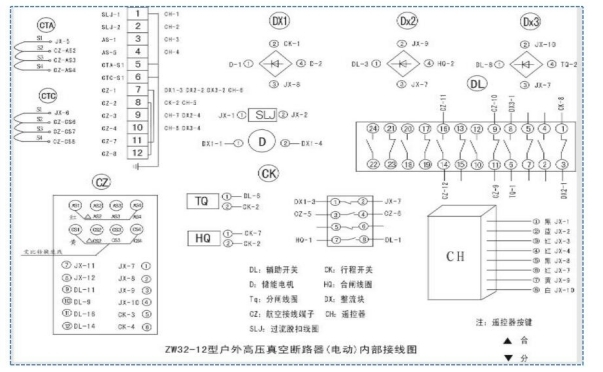

高壓戶內外真空斷路器接線圖
高壓戶內外真空斷路器接線方法
一、板前接線
板前接線方法為斷路器的默認接線方法，如選用板前接線方法，無需做特別闡明。用戶可在斷路器設備于成套設備之前，即在斷路器基座的聯接板上直接聯接電源線及負載線，用螺釘緊固的接線。
二、板后接線
板后接線是指在斷路器設備于成套設備內時，在斷路器基座上的聯接板通過設備板的螺栓上接電源線和負載線。其******的特點是可以在替換或修補斷路器時，不必從頭接線，只須將前級電源斷開。因為該結構特別，產品出廠時已按規劃要求配備了專用的設備板和設備螺釘及接線螺釘。需求特別注意的是，因為大容量斷路器接觸的可靠性將直接影響斷路器的正常運用，因此設備時有必要引起重視，嚴峻按制造廠要求進行設備。
三、接入式接線
接入式接線是指在成套設備的設備板上，先行設備一個帶六個插座設備座，與斷路器的聯接板上的6個插座配套運用。設備座的面上有聯接板或設備座后邊有螺栓，設備座預先接上電源和負載線。運用時，用戶可將斷路器直接接入設備座進行運用。如斷路器損壞，僅需拔出替換即可。其替換時間比板前、板后接線要短，且便利。但因為接入式接線斷路器的插、拔需求必定的人力，因此現在世界各國的接入式產品，******殼架電流為400安。
四、抽屜式接線
抽屜式接線一般用于萬能式斷路器的設備，斷路器的進出抽屜由搖桿順時或逆時翻滾結束，在主回路和二次回路中均選用接入式結構，省掉了固定式設備一切必要的隔離器，可做到一機二用，行進運用的經濟性，在增加安全性和可靠性的一起，也給操作及保護帶來極大便利。萬能式斷路器可選用板前（筆直）、板后（水平）接線這兩種固定式接線方法，也可選用抽屜式接線方法。
